「ＩＯ領域」文字上でマウス右クリックを行い、ポップアップメニューを表示します。
「新規作成」を選択します。
シーケンサとの通信ドライバ選択用ダイアログが表示されます。ここでは、［三菱］－［ＵＤＰ]－［ＱｎＡ／Ｑｎ］（ＭＱＵＤＰ）を 選択します。「ＯＫ」ボタンをクリックします。
シーケンサとの通信設定を行います。
名前欄には接続シーケンサとの設定名称を入力します。ここでは、「監視ＰＬＣ１テスト」と入力します。
また、三菱電機製シーケンサＱシリーズイーサネットインターフェースユニットとは自動オープンＵＤＰポートを 使用して接続します。実際に接続する時は、ＰＬＣ（シーケンサ）のマニュアル等を参考に設定してください。ここでは、 上記図のように設定します。
シーケンサと接続しないでＪｏｙＷａｔｃｈｅｒを動作させる時は、「ＩＯエミュレーション」にチェックを 入れます。ここでは、シーケンサと接続しませんのでチェックを入れます。
「ＯＫ」ボタンをクリックします。
上記で作成した「監視ＰＬＣ１テスト」文字上でマウス右クリックを行い、ポップアップメニューを表示します。
「新規作成」を選択します。
ＰＬＣ書き込み領域の設定が表示されます。
| 名前 | ここでは、「ＡＩ領域１」とします。 |
| サンプリング周期 | １０００ｍｓｅｃ とします。 |
| デバイス種別 | ここでは、「Ｄレジスタ」を指定します。 |
| データ種類 | ＷＯＲＤ を選択します。 |
| 開始、数 | Ｄ１００から１０ワードを読書き領域とします。 |
「ＯＫ」ボタンをクリックします。「監視ＰＬＣ１テスト」の下に「ＡＩ領域１」が追加されます。
上記で作成した「ＡＩ領域１」文字上でマウス右クリックを行い、ポップアップメニューを表示します。
「デバイス領域のタグ名設定」を選択します。
上記で設定したＡＩ領域１のデバイス一覧が表示されます。位置０のタグ名欄にカーソルを移動し、タグ名を
変更します。ここでは、「タンクレベル」と入力します。同じく単位欄に移動し単位ｍｍと入力します。
「数値アラーム」タブをクリックします。
アラームを使うにチェックを入れます。Ｄ１００レジスタのタンクレベルがアラーム検出の対象となります。 アラーム出力までの時間を１０００ｍｓｅｃとします。アラーム出力値「超高」（ＨＨ）、「高」（Ｈ）、「低」（Ｌ）、 「超低」（ＬＬ）値をそれぞれ「９５０」、「９００」、「５０」、「１０」と入力します。「工学値変換」タブを クリックします。
シーケンサ（ＰＬＣ）からの値に対し、工学値変換（単位付値）する係数の設定を行います。
工学値変換値 ＝ ＰＬＣ値 × 係数Ａ ＋ 係数Ｂ となります。
Ｄ１００レジスタ値では、 Ａ＝１、 Ｂ＝０ と設定します。
「セキュリティ」タブをクリックします。

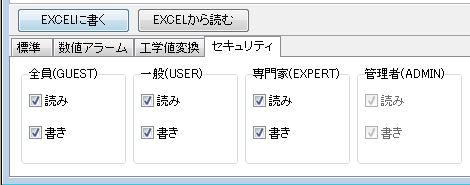

４つのユーザレベルに対応し、読み書きレベルの設定が行えます。ここでは、設定を行いません。
「保存」アイコンクリックで保存します。「AI領域１」ウインドウを閉じます。
瞬時データのデータベース保存の設定を行います。但し、瞬時データの保存を使用しない場合は以下の操作は不要です。
「論理表設定」文字上でマウス右クリックを行い、ポップアップメニューを表示します。
新規作成を選択します。
ここでは、「ひな形無し」を選択します。論理表名欄に「タンク」と入力し、新規データ数を「１」とします。 「ＯＫ」ボタンをクリックします。
論理表名タンクの設定が表示されます。論理表のタグに対しＩＯ表のタグを割り付けます。 論理表タグ名ＮＯＮＡＭＥ１を選択します。「ＩＯデバイス選択」ボタンをクリックします。
実デバイスの選択ダイアログが表示されます。「ＡＩ領域１」の「タンクレベル」の「ＶＡＬＵＥ」を選択し、「貼り付け」ボタンを クリックします。論理表のＩＯデバイス欄に選択したデータが表示されます。「閉じる」をクリックし実デバイスの割付を閉じます。 ＯＤＢＣ経由で読書きするにチェックを入れます。「時系列データ」タブをクリックします。

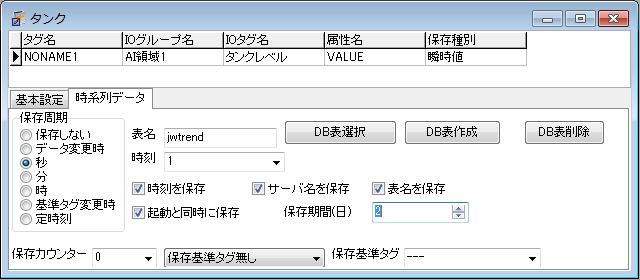

| 保存周期 | 秒を設定します。 この時、デバイス領域に保存種別が表示されます。保存種別を選択し、瞬時値を選択します。 |
| 時刻 | 「１」とします。毎時０時０分から１秒毎に保存されます。 |
| 表名 | 「jwtrend」 と入力します。 データベースに保存するファイル（テーブル）名となります。 |
「ＤＢ表作成」ボタンをクリックします。
「はい」ボタンをクリックします。
「ＯＫ」ボタンをクリックします。時刻を保存、サーバ名を保存、表名を保存、起動と同時に保存にチェックを入れます。 データの保存期間を「２日」とします。保存カウンター、保存基準タグは、ここでは、設定しません。 「保存」アイコンをクリックし保存します。
メニューバー［ファイル］－［サーバで使用する］を選択します。
「ＯＫ」をクリックします。ここで設定したサーバ定義ファイルがサーバで使用されます。上書き保存を行い 終了します。作成したテーブルの「ptime」をプライマリキーとします。
以上でＭｙＳＱＬ及びＪｏｙＷａｔｃｈｅｒサーバの設定が終了したことになります。次回開始時、上記項目に変更がなければ、ＪｏｙＷａｔｃｈｅｒサーバを 起動し、クライアントソフト（工程図、トレンドなど）の実行が可能となります。
